Perché i circuiti stampati sono il cuore invisibile dell’innovazione

Dietro ogni dispositivo che definisce il progresso tecnologico contemporaneo si nasconde un’infrastruttura silenziosa, raramente celebrata eppure assolutamente determinante: i circuiti stampati di precisione. Mentre l’attenzione pubblica e mediatica si concentra su processori sempre più potenti, algoritmi di intelligenza artificiale o design accattivanti, è la qualità dei PCB a dettare concretamente cosa è tecnicamente realizzabile e cosa resta una promessa irrealizzata.

Questa invisibilità strategica crea un paradosso pericoloso per chi sviluppa innovazione. I team di progettazione scoprono troppo tardi che tolleranze micrometriche, vincoli termici e limiti di densità dei componenti non sono dettagli secondari da delegare alla fase di produzione, ma variabili critiche che determinano la fattibilità stessa di un progetto. Attori specializzati come Icape Group lavorano quotidianamente per tradurre specifiche ambiziose in realtà fabbricabili, mediando tra visione innovativa e leggi della fisica.

L’obiettivo di questa analisi è rivelare le dimensioni nascoste che fanno dei PCB di precisione il vero collo di bottiglia dell’innovazione tecnologica: dalle dipendenze sistemiche che collegano 5G e veicoli autonomi a substrati specializzati, fino ai fallimenti di prodotto causati da sottovalutazione delle criticità di fabbricazione, per arrivare alle sfide prospettiche che definiranno i limiti dell’elettronica nei prossimi dieci anni.

L’infrastruttura invisibile che sostiene ogni innovazione tecnologica contemporanea

Quando si analizzano le strategie di innovazione di settori ad alta intensità tecnologica, emerge un pattern ricorrente: i circuiti stampati vengono percepiti come commodity tecniche, componenti passivi il cui ruolo si limita a “collegare i pezzi”. Questa visione riduttiva ignora una verità fondamentale dell’ecosistema elettronico moderno.

I PCB di precisione funzionano come infrastrutture critiche al pari delle reti elettriche o dei semiconduttori. Senza una base robusta di substrati ad alte prestazioni, tecnologie apparentemente indipendenti come reti 5G, costellazioni satellitari IoT e sistemi di guida autonoma collassano. La loro invisibilità è paradossalmente proporzionale alla loro criticità: più un PCB è performante, meno viene notato da chi utilizza il dispositivo finale.

Il mercato italiano della microelettronica riflette questa consapevolezza crescente. Secondo le proiezioni di settore, 10 miliardi di euro di investimenti previsti per il 2024 nel settore italiano della microelettronica segnalano un cambio di paradigma strategico, con riconoscimento del ruolo centrale di substrati e packaging avanzati.

Le dipendenze sistemiche si manifestano in modi concreti. I dispositivi IoT richiedono PCB che combinano miniaturizzazione estrema, consumo energetico ridotto e resistenza a condizioni ambientali variabili. Le reti 5G millimetriche necessitano di substrati con proprietà dielettriche stabili a frequenze superiori a 24 GHz, impossibili da ottenere con materiali standard FR-4.

L’evoluzione del mercato IoT italiano dimostra una dinamica di crescita sostenuta, trainata proprio dalla disponibilità di soluzioni PCB sempre più sofisticate che abilitano nuovi casi d’uso. Questa espansione richiede collaborazione verticale lungo tutta la filiera, dalle fonderie di semiconduttori ai produttori di substrati specializzati.

Il settore si sta muovendo rapidamente verso un approccio più basato sugli standard e, dopo aver sondato il campo, abbiamo scoperto di essere nella posizione migliore per aprire la strada utilizzando la nostra rete

– Matt Desch, CEO di Iridium

Le conseguenze della sottovalutazione sono misurabili. I colli di bottiglia nella catena di approvvigionamento di PCB avanzati hanno causato ritardi nella commercializzazione di smartphone 5G, dispositivi medici di nuova generazione e sistemi di elettrificazione automotive. Quando un componente considerato “secondario” blocca il time-to-market, l’impatto economico e competitivo diventa critico.

La lezione strategica è chiara: trattare i PCB come infrastruttura critica significa integrarli nelle roadmap tecnologiche fin dalle fasi concettuali, non relegarli a problema manifatturiero da risolvere a valle. L’innovazione di successo richiede visione sistemica dove substrati, componenti attivi e design meccanico coevolvono in modo coordinato.

Vincoli micrometrici nascosti che determinano la fattibilità dei progetti innovativi

Oltre la retorica dell’innovazione senza limiti, esistono soglie fisiche precise che separano il tecnicamente realizzabile dall’impossibile. Queste soglie si misurano in micrometri: la larghezza minima di una traccia conduttiva, la distanza tra due vie metallizzate, il diametro di un foro passante. Numeri apparentemente insignificanti che determinano se un progetto diventerà prodotto o resterà prototipo fallito.

I progetti più ambiziosi scoprono rapidamente l’esistenza di trade-off nascosti. Ridurre lo spessore delle tracce da 100 a 75 micrometri può sembrare un’ottimizzazione marginale, ma questa scelta innesca una cascata di conseguenze: aumento esponenziale dei costi di produzione dovuto a yield inferiori, allungamento dei tempi di fabbricazione per processi fotolitografici più complessi, necessità di substrati con tolleranze dimensionali più strette.

Le specifiche tecniche creano un vero “plafond di vetro” per l’innovazione. Un dispositivo wearable che richiede PCB flessibili con raggio di curvatura inferiore a 3mm e densità di componenti superiore a 50 elementi per centimetro quadrato può scoprire che solo due o tre fornitori al mondo possono fabbricarlo, con lead time di 12-16 settimane e costi unitari proibitivi per volumi sotto le 10.000 unità.

I vincoli termici rappresentano forse la categoria più insidiosa di limiti fisici. La miniaturizzazione aggressiva concentra potenza dissipata in aree sempre più ridotte, creando hotspot localizzati che degradano rapidamente i materiali. Un PCB multicouche ad alta densità per edge computing può generare gradienti termici superiori a 40°C tra strati interni ed esterni, causando delaminazione, warpage e guasti prematuri.

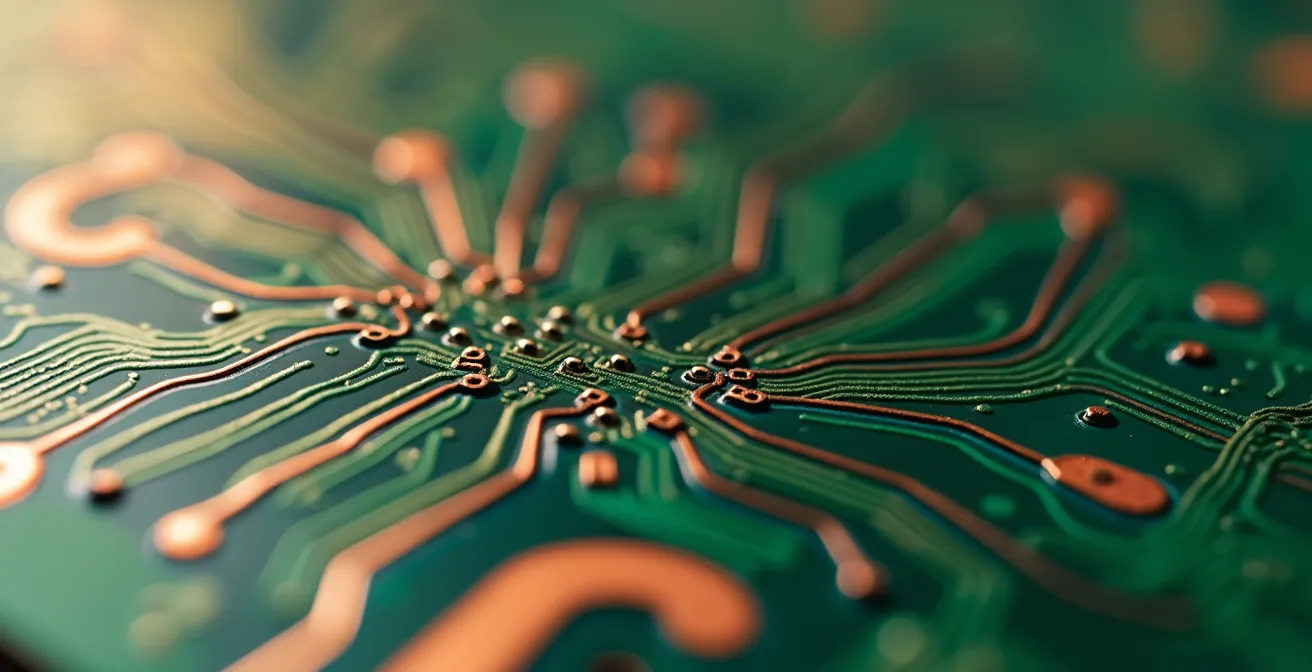

L’osservazione ravvicinata della struttura fisica di un PCB rivela la complessità dei processi di fabbricazione. Le tracce di rame, apparentemente semplici linee metalliche, sono il risultato di decine di passaggi fotolitografici, deposizioni elettrolitiche e attacchi chimici controllati con precisione sub-micrometrica. Ogni imperfezione microscopica può tradursi in interferenze elettromagnetiche, perdite di segnale o cortocircuiti.

Le limitazioni elettriche diventano critiche alle alte frequenze. Un PCB progettato per gestire segnali millimetrici 5G oltre i 28 GHz deve controllare l’impedenza caratteristica delle linee di trasmissione con tolleranze inferiori al 5%. Questo richiede calcoli elettromagnetici tridimensionali, scelta accurata dei materiali dielettrici e geometrie delle tracce ottimizzate, aumentando drammaticamente la complessità progettuale.

Esistono limiti fisici assoluti anche per le tecnologie più avanzate. Con processi fotolitografici convenzionali, la larghezza minima realizzabile in produzione di massa è attualmente intorno a 50-75 micrometri per linee e spazi. Scendere sotto questa soglia richiede tecnologie alternative come laser direct imaging o semi-additive processes, con impatti significativi su costi e scalabilità.

La densità massima di strati impilabili costituisce un altro vincolo concreto. PCB con più di 20-24 layer diventano progressivamente più complessi da fabbricare, con problemi di registrazione tra strati, gestione termica e affidabilità meccanica. Questa limitazione impatta direttamente applicazioni come server ad alte prestazioni, strumentazione aerospaziale e sistemi di telecomunicazione avanzati, come approfondito nell’analisi su come la tecnologia trasforma la vita quotidiana.

Innovazioni fallite per aver sottovalutato le criticità dei circuiti stampati

La narrativa pubblica dell’innovazione tecnologica celebra i successi, raramente documenta i fallimenti. Eppure, l’analisi degli insuccessi rivela pattern ricorrenti dove la sottovalutazione delle criticità PCB ha causato ritardi, costi imprevisti o abbandono completo di progetti promettenti.

I progetti IoT e wearable costituiscono un terreno fertile per questo tipo di fallimenti. Startup ambiziose hanno sviluppato prototipi funzionali di dispositivi indossabili per monitoraggio biomedico, solo per scoprire in fase di scaling che i PCB flessibili necessari generavano interferenze elettromagnetiche inaccettabili con i sensori analogici a causa di layout inadeguati. Il redesign completo ha richiesto 6-9 mesi aggiuntivi, esaurendo il runway finanziario disponibile.

Un caso emblematico riguarda il lancio ritardato di una piattaforma di edge computing industriale. Il design iniziale prevedeva PCB ad alta densità con processori multi-core che dissipavano oltre 50W in un form factor compatto. I test termici hanno rivelato temperature di giunzione superiori a 95°C dopo 20 minuti di funzionamento continuo, ben oltre le specifiche di affidabilità richieste per applicazioni industriali 24/7.

La soluzione ha richiesto riprogettazione completa del sistema termico: sostituzione del substrato FR-4 standard con materiali ad alta conducibilità termica, ridisegno del layout per ottimizzare il flusso termico verso i dissipatori, aggiunta di piani di massa estesi. Il progetto ha accumulato tre trimestri di ritardo e costi di redesign superiori al 30% del budget R&D originale.

Le transizioni tecnologiche verso 5G e edge computing hanno esposto molte aziende a sottovalutazioni critiche. Un produttore di small cell 5G ha scoperto che i PCB progettati per frequenze sub-6 GHz mostravano perdite di inserzione eccessive quando utilizzati per bande millimetriche, richiedendo migrazione verso substrati PTFE specializzati con costi unitari tripli rispetto alle previsioni iniziali.

I costi nascosti del fallimento PCB vanno oltre il redesign tecnico. La distruzione di lotti pilota difettosi, il rifacimento di attrezzature e maschere di produzione, il rallentamento delle roadmap commerciali causano perdite difficilmente quantificabili. Un ritardo di sei mesi nel lancio di un prodotto consumer elettronico può significare perdere la finestra di Natale, con impatti devastanti sul business case.

Un pattern particolarmente insidioso riguarda la “falsa validazione” dei prototipi. PCB realizzati manualmente o in piccole serie presso service di prototipazione rapida possono funzionare perfettamente, ma diventare non fabbricabili in volumi di produzione di massa a causa di tolleranze troppo strette, processi non standardizzati o materiali non qualificati per automotive/aerospace.

L’insegnamento principale di questi fallimenti è metodologico: integrare competenze PCB fin dalla fase di concept design, non delegare le criticità di fabbricabilità alla supply chain. Le aziende che adottano approcci di Design for Manufacturing (DFM) specifici per PCB riducono significativamente il rischio di scoperte tardive che paralizzano progetti altrimenti validi, comprendendo meglio le dinamiche necessarie per lanciare un prodotto tecnologico sul mercato.

Applicazioni estreme dove la precisione PCB ridefinisce i confini tecnologici

Se i fallimenti rivelano i limiti, i casi di successo dimostrano come PCB di precisione estrema abilitino applicazioni prima considerate impossibili. Questi settori rappresentano il margine avanzato dell’innovazione, dove i circuiti stampati non sono semplici supporti passivi ma componenti attivi che ridefiniscono cosa è tecnologicamente realizzabile.

L’industria aerospaziale costituisce il banco di prova più estremo per le tecnologie PCB. I satelliti CubeSat e le costellazioni LEO come Starlink richiedono substrati flex-rigid multicouche che combinano densità elettronica estrema, resistenza a radiazioni cosmiche, stabilità termica in escursioni da -180°C a +150°C e peso minimo assoluto. Ogni grammo risparmiato sul PCB si traduce in capacità payload aggiuntiva o riduzione dei costi di lancio.

Le configurazioni flex-rigid permettono di eliminare connettori tradizionali, punti di guasto critico in ambienti spaziali. Un PCB che integra sezioni rigide per il montaggio di componenti ad alta densità e sezioni flessibili per collegare sottosistemi distribuiti riduce punti di interconnessione del 60-70%, aumentando drammaticamente l’affidabilità complessiva del sistema.

I dispositivi medici impiantabili rappresentano un altro dominio dove precisione PCB abilita innovazioni salvavita. Pacemaker e neurostimolatori di ultima generazione richiedono substrati biocompatibili con dimensioni submillimetriche, consumo energetico dell’ordine di microwatt e affidabilità superiore al 99,9% per durate operative di 10-15 anni all’interno del corpo umano.

La gestione termica avanzata emerge come fattore critico nel settore automotive elettrico e autonomo. I moduli di potenza per inverter trazione devono gestire correnti superiori a 300A e tensioni fino a 800V, mentre nello stesso PCB transitano segnali digitali ad alta velocità da sensori LiDAR e telecamere. La segregazione elettrica e termica tra sezioni di potenza e controllo richiede layer stack ottimizzati, con piani di massa multipli e materiali compositi ibridi.

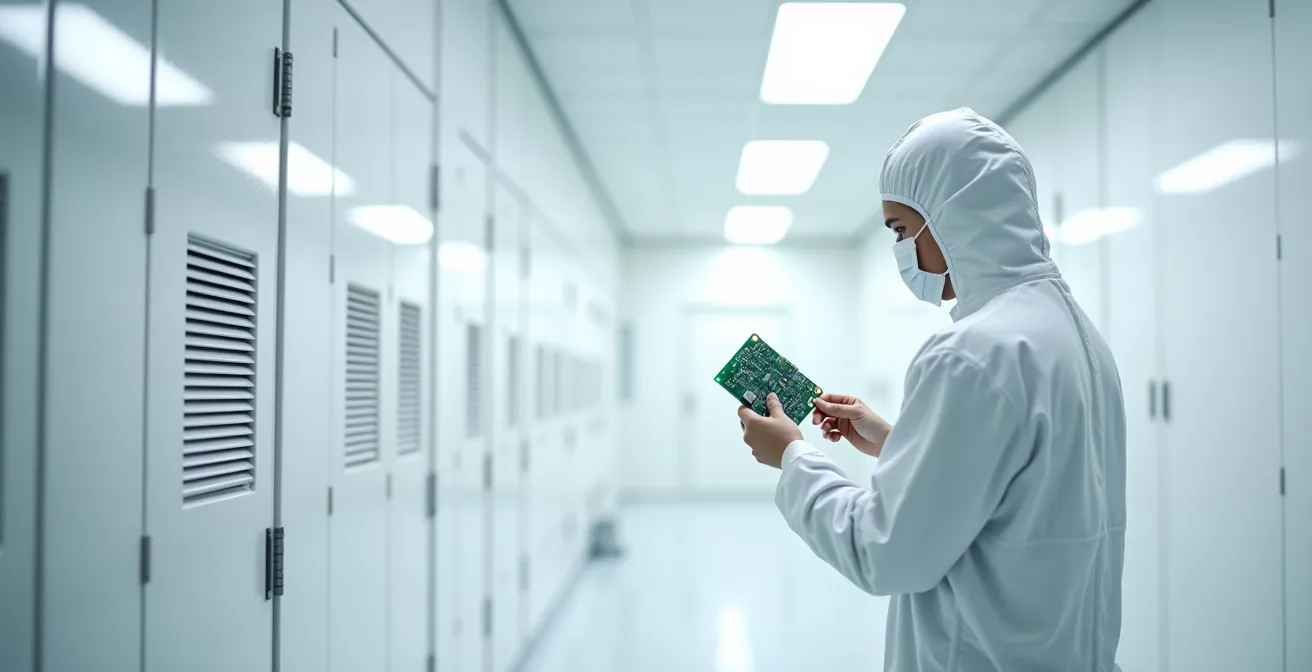

La produzione di PCB ad altissima precisione avviene in ambienti controllati di classe ISO 6-7, dove particelle sospese nell’aria sono ridotte a livelli inferiori a 10.000 per metro cubo. Questi standard ambientali sono indispensabili per processi fotolitografici che lavorano con risoluzioni inferiori ai 75 micrometri, dove una singola particella di polvere può causare cortocircuiti o interruzioni nelle tracce.

Le telecomunicazioni 5G millimetriche oltre i 24 GHz costituiscono forse la frontiera più esigente per i materiali PCB. I substrati convenzionali FR-4 presentano perdite dielettriche eccessive a queste frequenze, rendendo necessaria la migrazione verso ceramiche specializzate, PTFE o materiali compositi ibridi con costante dielettrica stabile e tangente di perdita inferiore a 0,002.

Il design di antenne array phased per stazioni base 5G richiede tolleranze dimensionali inferiori a ±25 micrometri su elementi radianti, per garantire coerenza di fase tra centinaia di elementi. Questa precisione, combinata con integrazione di circuiti di beamforming attivi direttamente sul PCB, ha reso possibile antenne compatte con capacità di steering elettronico prima realizzabili solo con tecnologie militari.

Miniaturizzazione estrema e resilienza termica: le sfide della generazione futura

Guardando oltre lo stato dell’arte attuale, emergono sfide tecniche che definiranno i limiti dell’elettronica nei prossimi 5-10 anni. Queste non sono speculazioni teoriche ma vincoli fisici concreti che ricercatori e ingegneri affrontano quotidianamente nei laboratori di sviluppo avanzato.

La miniaturizzazione si avvicina ai limiti teorici dei processi fotolitografici convenzionali. Con tracce e spazi che scendono verso i 25-50 micrometri, i processi UV tradizionali raggiungono il limite di risoluzione dettato dalla lunghezza d’onda della luce utilizzata. Le alternative tecnologiche esistono ma comportano salti di complessità significativi.

L’additive manufacturing di PCB mediante stampa 3D di materiali conduttivi rappresenta una frontiera promettente ma ancora immatura. Queste tecnologie permetterebbero geometrie tridimensionali impossibili con processi sottrattivi, ma le conducibilità ottenibili restano inferiori del 30-50% rispetto al rame elettrodepositato, limitando le applicazioni ad alta frequenza o alta corrente.

I substrati ibridi costituiscono un’altra direzione di ricerca attiva. Combinare sezioni rigide in ceramica per componenti ad alta potenza con sezioni flessibili in poliimide per interconnessioni e sezioni in PTFE per RF ad alte prestazioni richiede processi di laminazione e integrazione estremamente complessi, con sfide significative nell’interfaccia tra materiali con coefficienti di espansione termica molto diversi.

La gestione termica in spazi ultra-compatti rappresenta forse il vincolo più critico per l’elettronica di prossima generazione. Processori per AI edge e acceleratori neurali integrati in dispositivi mobili dissipano potenze superiori a 10-15W in package inferiori a 100mm². I PCB devono evolvere da supporti passivi a sistemi termici attivi, integrando heat pipes, camere a vapore o materiali a cambiamento di fase.

Le applicazioni ad altissima densità termica sperimentano soluzioni radicali come PCB con canali microfluidici integrati per raffreddamento liquido diretto. Questi design richiedono compatibilità tra processi di microfabbricazione meccanica e laminazione di substrati elettronici, creando interdipendenze progettuali complesse.

I materiali emergenti promettono prestazioni prima impossibili. I substrati in nitruro di alluminio offrono conducibilità termica 10 volte superiore al FR-4, abilitando dissipazione efficiente in applicazioni power. I substrati in vetro ultra-sottile permettono miniaturizzazione estrema con stabilità dimensionale superiore ai polimeri organici. I materiali compositi con fibre di carbonio integrano resistenza meccanica e schermatura EMI.

La sostenibilità e l’economia circolare stanno diventando vincoli progettuali concreti, non solo obiettivi etici. La Direttiva Europea WEEE e le normative RoHS successive impongono limiti sempre più stringenti su materiali pericolosi, mentre emergono requisiti di riciclabilità e riparabilità che confliggono con la tendenza alla miniaturizzazione e integrazione estrema.

Progettare PCB per il disassemblaggio e recupero dei materiali richiede approcci radicalmente diversi: connessioni meccaniche reversibili invece di saldature permanenti, separazione facilitata tra substrato e componenti, marcatura chimica dei materiali per sorting automatizzato. Questi requisiti aumentano complessità e costi nel breve termine, ma diventeranno obbligatori nel medio-lungo periodo.

La tensione tra miniaturizzazione spinta e design per longevità/riparabilità costituisce un dilemma ancora irrisolto. Un PCB ultra-compatto con componenti BGA a montaggio superficiale ad alta densità è praticamente impossibile da riparare, mentre design modulari con connettori accessibili sacrificano prestazioni e compattezza. L’industria dovrà trovare equilibri nuovi tra questi obiettivi contrastanti.
