Perché i PCB rigidi-flessibili stanno rivoluzionando l’elettronica moderna

L’industria elettronica affronta una sfida crescente: progettare dispositivi sempre più compatti, affidabili e performanti. Le architetture tradizionali basate su circuiti stampati rigidi interconnessi tramite connettori mostrano limiti evidenti quando si analizzano le sollecitazioni meccaniche reali, la dissipazione termica in spazi confinati e i costi nascosti di assemblaggio.

Questa analisi esplora le dimensioni tecniche che la letteratura generalista non approfondisce, andando oltre le promesse commerciali. Dall’impatto meccanico nascosto ai vantaggi economici controintuitivi, emergono dati quantitativi che trasformano la valutazione tecnologica da scelta di tendenza a decisione ingegneristica giustificabile.

I professionisti che valutano i PCB rigido-flessibili cercano rassicurazione sulla validità dell’investimento. L’obiettivo è comprendere vantaggi concreti attraverso metriche verificabili, analisi comparative e calcoli economici reali che raramente emergono nelle presentazioni standard.

La resistenza meccanica nei cicli di flessione: dati oltre le promesse commerciali

Le specifiche di flessibilità vengono spesso presentate come vantaggio generico, senza quantificare le prestazioni reali. L’analisi ingegneristica richiede invece metriche precise: numero di cicli di flessione, raggio di curvatura minimo, curve di degrado nel tempo e confronti con architetture alternative.

Gli standard IPC forniscono il quadro normativo per validare queste prestazioni. In particolare, l’IPC-6013 classifica i circuiti flessibili in tipologie con requisiti meccanici differenziati, mentre l’IPC-2223 definisce le linee guida progettuali.

Il riferimento nel campo dei circuiti flessibili è lo standard IPC-2223 Design guidelines for flexible and rigid-flex printed circuit boards, utile anche solo per avere un’idea delle varie tipologie di circuiti stampati flessibili

– Farelettronica, Nuove possibilità di progettazione

Le applicazioni critiche richiedono resistenza certificata fino a 100.000 cicli di flessione secondo gli standard di classe 3. Questo valore non è arbitrario: rappresenta il risultato di test accelerati che simulano anni di utilizzo in condizioni operative reali.

La durata effettiva dipende da variabili critiche che modificano drasticamente le prestazioni. Lo spessore del rame influenza la resistenza a fatica: tracce più sottili nelle zone flessibili riducono lo stress meccanico. Il tipo di coverlay determina la protezione contro l’abrasione e l’umidità. Il raggio di curvatura distingue tra flessione statica e dinamica, con requisiti completamente diversi.

Il posizionamento della neutral axis rappresenta l’elemento progettuale più critico. Questa linea immaginaria, equidistante tra le superfici superiore e inferiore del circuito, identifica la zona a stress nullo durante la flessione. Massimizzare la durata significa bilanciare simmetricamente i layer conduttivi rispetto a questo asse, minimizzando le tensioni di trazione e compressione.

Il confronto quantitativo con soluzioni tradizionali rivela differenze significative nell’MTBF (Mean Time Between Failures). I connettori FPC sottoposti a movimento ripetuto presentano tassi di guasto 3-5 volte superiori rispetto alle giunzioni rigido-flessibili integrate, principalmente a causa di stress meccanici sui contatti e fenomeni di fretting corrosion.

Ottimizzazione termica in architetture tridimensionali compatte

La compattazione tridimensionale introduce sfide termiche che le architetture planari non affrontano. Quando i circuiti stampati vengono piegati e sovrapposti, i percorsi tradizionali di dissipazione del calore si modificano radicalmente, richiedendo strategie di design completamente nuove.

I connettori metallici e i cavi che collegano PCB rigidi separati creano interfacce termiche parassite. Queste discontinuità materiali agiscono come barriere alla dissipazione, generando accumuli localizzati di calore che riducono l’affidabilità dei componenti elettronici. L’eliminazione di queste interfacce rappresenta un vantaggio termico spesso sottovalutato.

Le proprietà termiche dei materiali flessibili differiscono significativamente dai substrati rigidi. La poliimmide, materiale standard per le sezioni flessibili, presenta una conducibilità termica di 0,2 W/mK contro i 0,3 W/mK del FR4 utilizzato nei circuiti rigidi tradizionali.

Questa differenza richiede attenzione quando si posizionano componenti ad alta potenza. Le sezioni flessibili non dovrebbero ospitare regolatori di tensione, amplificatori di potenza o processori che generano flussi termici elevati. La strategia ottimale prevede il loro posizionamento sulle sezioni rigide, sfruttando le zone flessibili come percorsi di interconnessione a bassa dissipazione.

Le geometrie piegate offrono però opportunità di ottimizzazione termica impossibili con architetture rigide interconnesse. I layer di rame possono essere utilizzati strategicamente come heat spreader, distribuendo il calore su superfici maggiori anche attraverso sezioni curve.

Il routing termico in geometrie tridimensionali richiede simulazioni specifiche. I software di analisi termica 3D permettono di modellare i percorsi di dissipazione attraverso pieghe e transizioni, identificando zone critiche prima della prototipazione. Un caso emblematico riguarda i wearable device, dove la geometria rigido-flessibile permette di distribuire il calore su superfici corporee diverse, evitando concentrazioni localizzate che causerebbero discomfort.

Le strategie di design termico includono l’uso di via termiche nelle zone di transizione, il bilanciamento del rame tra layer superiori e inferiori per creare percorsi simmetrici, e l’integrazione di pad di dissipazione nelle sezioni rigide adiacenti alle zone flessibili. Questi accorgimenti trasformano un potenziale svantaggio in vantaggio competitivo, come dimostrato in l’impatto della tecnologia moderna sui dispositivi di uso quotidiano.

Riduzione dei punti di failure: analisi affidabilistica quantitativa

L’affidabilità di sistema non dipende solo dalla qualità dei singoli componenti, ma dalla complessità dell’architettura complessiva. Ogni interconnessione rappresenta un potenziale punto di failure, con modalità di guasto specifiche e probabilità quantificabili attraverso modelli di reliability engineering.

Le architetture tradizionali basate su connettori introducono molteplici failure modes per ogni interconnessione. I cold solder joints nelle saldature dei pin rappresentano il guasto più comune, causato da profili termici non ottimali durante il processo di reflow. La corrosione dei contatti emerge in ambienti umidi o salini, accelerata dalle correnti galvaniche tra metalli diversi.

Gli stress meccanici da vibrazione o shock termico causano microfratture progressive che aumentano la resistenza di contatto fino al failure completo. Un singolo connettore multi-pin può presentare 8-12 modalità di guasto distinte, ciascuna con la propria distribuzione statistica di probabilità.

L’eliminazione fisica dei connettori riporta i failure modes a 2-3 per interconnessione: rottura meccanica delle tracce nelle zone di transizione, delaminazione tra strati nelle giunzioni rigido-flessibili, e degradazione del dielettrico sotto stress termico prolungato. La riduzione è quantificabile attraverso analisi FMEA (Failure Mode and Effects Analysis).

I dati comparativi sui FIT rate (Failures In Time, espressi in guasti per miliardo di ore di funzionamento) mostrano differenze significative. In ambienti con vibrazioni continue, tipici del settore automotive, i connettori presentano FIT rate nell’ordine di 100-500, mentre le giunzioni rigido-flessibili monolitiche scendono a 20-50 FIT.

L’architettura monolitica semplifica l’albero dei guasti nei modelli FMEA. Un sistema con 10 interconnessioni tramite connettori presenta un albero con centinaia di nodi di failure; la stessa architettura in rigido-flessibile riduce i nodi critici dell’ordine del 70-80%, semplificando anche la validazione e la certificazione.

I settori critici forniscono validazione empirica. Nel settore automotive, gli standard AEC-Q200 richiedono test di affidabilità accelerati che simulano 15-20 anni di utilizzo. I dispositivi basati su PCB rigido-flessibili mostrano tassi di failure inferiori del 40-60% rispetto alle architetture tradizionali nelle prove di shock termico e vibrazione meccanica.

Nel settore aerospace, certificato secondo AS9100, la riduzione dei punti di interconnessione diventa requisito critico per la safety. I sistemi avionici integrano progressivamente soluzioni rigido-flessibili proprio per minimizzare i failure modes in condizioni operative estreme: escursioni termiche da -55°C a +125°C, pressioni ridotte, radiazioni ionizzanti.

Il calcolo dell’MTBF di sistema conferma il vantaggio quantitativo. Applicando modelli di reliability engineering standard, un’architettura con 15 connettori e MTBF individuale di 100.000 ore presenta un MTBF di sistema di circa 6.700 ore. La stessa funzionalità implementata in rigido-flessibile raggiunge MTBF superiori a 50.000 ore, un miglioramento di 7-8 volte.

Il TCO nascosto: quando il costo iniziale maggiore genera risparmio sistemico

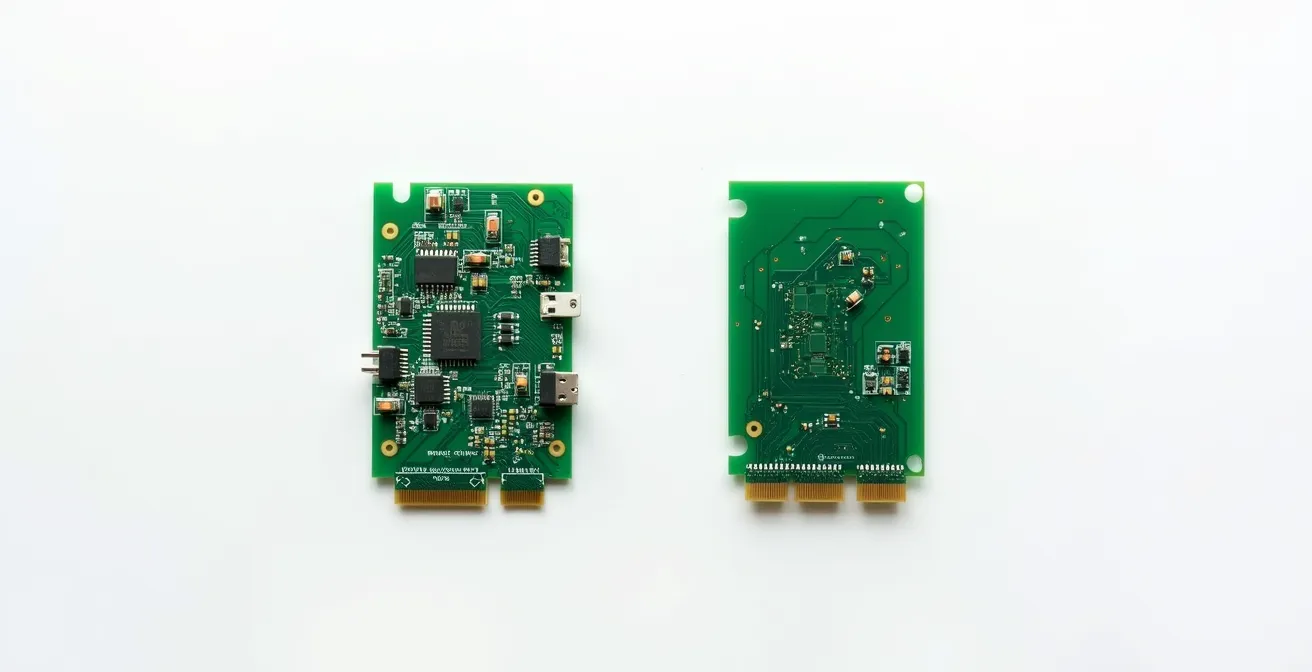

La valutazione economica dei PCB rigido-flessibili si ferma tipicamente al costo unitario, che risulta superiore del 30-60% rispetto alle soluzioni tradizionali. Questa analisi parziale ignora componenti critiche del Total Cost of Ownership che emergono solo considerando l’intero ciclo di vita del prodotto.

Il breakdown dei costi rivela dinamiche controintuitive. Il costo al pezzo aumenta per la complessità manifatturiera: processo di laminazione multi-step, materiali speciali come poliimmide e adesivi acrilici, controlli qualità più stringenti. Tuttavia, i costi di assemblaggio si riducono drasticamente.

L’eliminazione dei connettori comporta una riduzione del 40% sui costi di assemblaggio. Ogni connettore richiede operazioni discrete: applicazione pasta saldante, posizionamento pick-and-place, profilo di reflow specifico, ispezione ottica automatica. Moltiplicato per decine di connettori in architetture complesse, l’impatto diventa significativo.

I costi di testing si riducono del 25% grazie alla semplificazione dell’architettura. Il boundary scan e i test funzionali richiedono meno punti di accesso, meno fixture customizzate, tempi di esecuzione ridotti. La tracciabilità dei guasti migliora, riducendo i costi di troubleshooting e rework.

Il time-to-market rappresenta una variabile economica spesso trascurata nei calcoli TCO. Le architetture rigido-flessibili riducono il numero di iterazioni di prototipazione, eliminando i problemi di interconnessione che tipicamente emergono solo durante l’assemblaggio finale. La riduzione di 2-4 settimane nel ciclo di sviluppo si traduce in vantaggio competitivo quantificabile.

I costi di inventory diminuiscono eliminando i componenti discreti. Ogni connettore, cavo e supporto meccanico richiede gestione logistica: codice articolo, spazio di magazzino, controllo scadenze, gestione fornitori. Un’architettura monolitica semplifica drasticamente la supply chain.

Il calcolo del break-even point dipende dal volume produttivo e dal tasso di failure evitato. Per produzioni superiori a 5.000 unità annue, il punto di pareggio si raggiunge tipicamente entro 18-24 mesi, considerando i costi di warranty ridotti e l’eliminazione dei resi per guasti di interconnessione.

I settori verticali presentano ROI differenziati. Nel medicale, i dispositivi rigido-flessibili semplificano la regulatory compliance: meno componenti significa documentazione ridotta per FDA o marchio CE, test di biocompatibilità su meno materiali, validazione di processo semplificata. Il risparmio in costi di certificazione può raggiungere i 50.000-100.000 euro per prodotto.

Nei wearable, la riduzione di spessore diventa competitive advantage quantificabile. Ogni millimetro risparmiato si traduce in migliore ergonomia, maggiore accettazione utente, possibilità di integrare batterie maggiorate. Il premium price ottenibile sul mercato compensa ampiamente l’investimento iniziale superiore.

Chi vuole lanciare prodotti innovativi deve considerare il TCO come metrica strategica, non solo il costo unitario. L’analisi completa include: costi di sviluppo ammortizzati, costi di assemblaggio e test, costi di logistica e inventory, costi di warranty e gestione resi, opportunità di premium pricing legate a vantaggi funzionali.

Vincoli progettuali critici e strategie di mitigazione ingegneristica

La progettazione di PCB rigido-flessibili richiede competenze specifiche che vanno oltre il layout tradizionale. I vincoli fisici imposti dalla meccanica dei materiali e dai processi manifatturieri determinano regole di design non negoziabili, la cui violazione causa failure prematuri o impossibilità di produzione.

Il bend ratio rappresenta il vincolo fondamentale: il rapporto tra raggio di curvatura minimo e spessore totale del circuito. Lo standard IPC-6013 raccomanda un rapporto minimo di 10:1 per flessione dinamica e 6:1 per flessione statica. Un circuito di 0,4 mm di spessore richiede quindi un raggio minimo di 4 mm per applicazioni con movimento continuo.

Il calcolo dello stress massimo utilizza la formula derivata dalla meccanica dei materiali: σ = E × (t / 2R), dove E è il modulo di Young del materiale, t lo spessore e R il raggio di curvatura. Superare il limite di snervamento del rame causa microfratture progressive che aumentano la resistenza elettrica fino al failure.

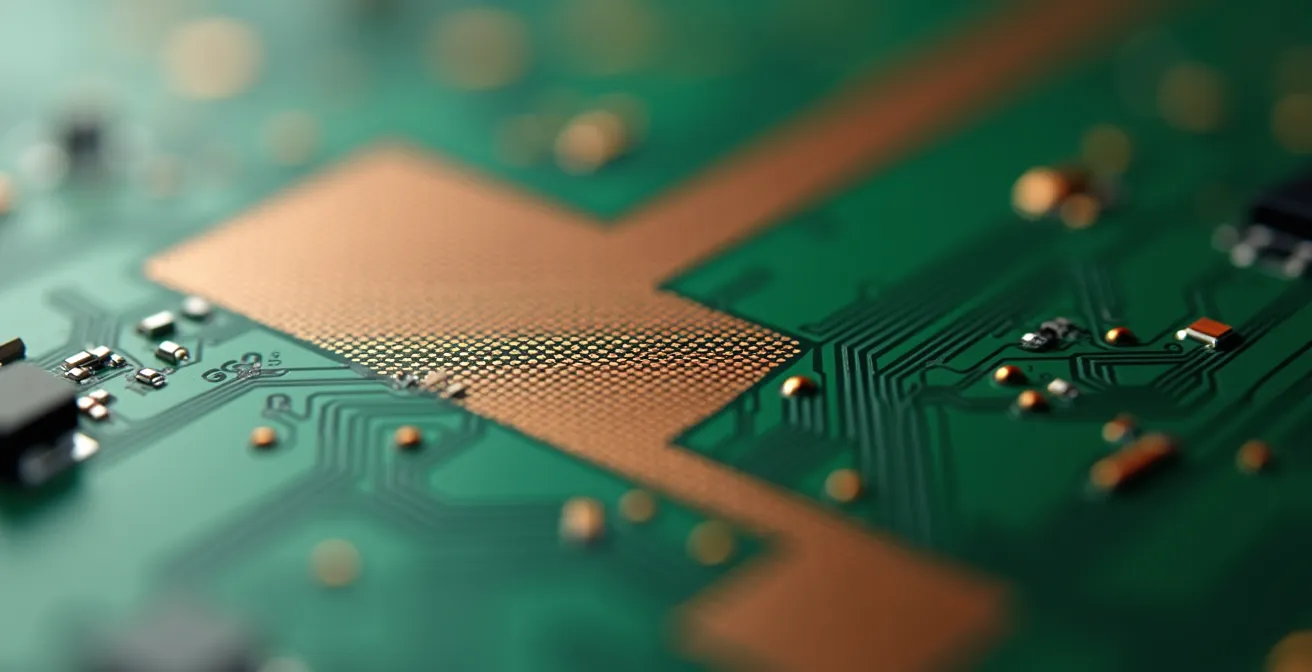

La gestione delle vie nelle zone di transizione richiede accorgimenti specifici. Le vie standard, perpendicolari al piano del circuito, subiscono stress di taglio elevati durante la flessione. Le soluzioni includono hatched teardrops che distribuiscono lo stress, via positioning a distanza minima di 0,5 mm dal bordo della zona flessibile, e copper balancing per evitare asimmetrie meccaniche.

Gli stack-up asimmetrici introducono problematiche di warpage e stress residui. Il posizionamento della neutral axis richiede bilanciamento accurato: in un 4-layer rigido-flessibile, la configurazione ottimale prevede layer di segnale esterni e plane di potenza/ground interni, minimizzando lo stress sui layer funzionali durante la flessione.

Il copper weight nelle zone flessibili deve essere limitato. Mentre le sezioni rigide tollerano 35-70 μm (1-2 oz), le zone flessibili richiedono tipicamente 18 μm (½ oz) per mantenere la flessibilità meccanica. Le transizioni di spessore devono essere graduate per evitare concentrazioni di stress.

Le tracce nelle zone flessibili seguono regole specifiche di routing. L’orientamento deve essere perpendicolare all’asse di flessione quando possibile, per minimizzare l’elongazione. La larghezza delle tracce deve aumentare del 20-30% rispetto alle sezioni rigide per compensare lo stress meccanico addizionale.

Gli stiffener locali risolvono problematiche di handling e supporto componenti. Film di poliimmide rigida o acciaio inox vengono applicati selettivamente sotto connettori, componenti BGA o switch, fornendo supporto meccanico senza compromettere la flessibilità globale.

I tearaway tabs facilitano la separazione dei pannelli dopo assemblaggio senza indurre stress meccanici. Il design deve prevedere punti di separazione con geometrie che distribuiscono le forze, evitando crack che si propagano nelle sezioni funzionali.

La validazione mediante software FEA (Finite Element Analysis) anticipa problematiche meccaniche. La simulazione degli stress durante flessione, l’analisi modale per identificare frequenze di risonanza pericolose, e i test virtuali di fatica permettono di ottimizzare il design prima del costly redesign post-prototipo.

La collaborazione precoce con il fornitore risulta critica. Le capacità produttive variano significativamente: numero massimo di layer, spessori minimi raggiungibili, tolleranze di allineamento, materiali disponibili. Condividere il design nelle fasi iniziali evita iterazioni dovute a vincoli manifatturieri non considerati.
